【經典】單周期控制的千瓦級PFC芯片
為滿足諧波電流限制法規要求(如EN61000-3-2、GB17625.1-2022)，主動功率因數校正(APFC)被大功率開關電源廣泛采用。
對于通信電源、網關電源、模塊電源等工業應用客戶，PN8286W是覆蓋140-1500W的歸一化+國產化最好的PFC模擬方案。
※ 寬供電范圍：VDD耐壓高于競品10V以上，更高可靠性
※ 支持連續工作模式：基于單周期控制，外圍精簡，適合140W-1500W功率應用

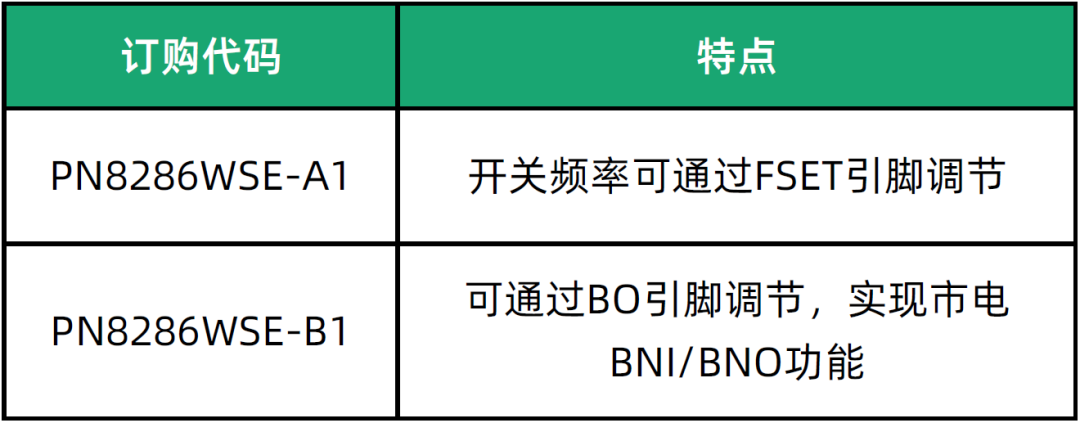

※ 應用靈活：A1版本開關頻率外部可調，B1版本內置輸入欠壓保護，可根據應用需求靈活選擇
※ 動態性能卓越：內置增強動態調節模塊，降低功率器件開關機瞬態電壓電流應力，改善負載跳變時的輸出電壓動態響應速度

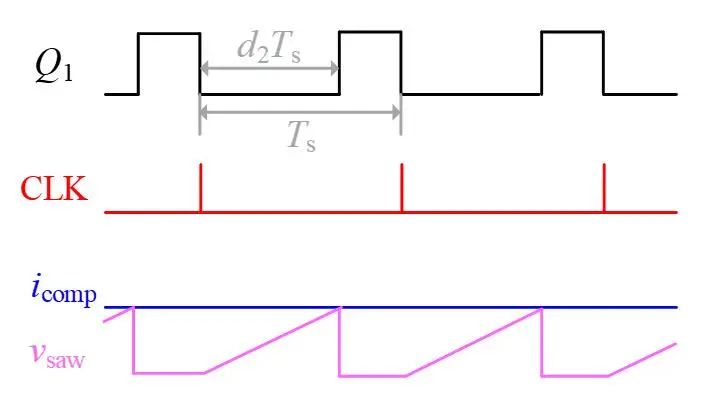

PN8286W控制簡化電路和工作波形如下：
Boost變換器工作在電流連續模式，輸入電壓vrec和輸出電壓Vo表達式如下：

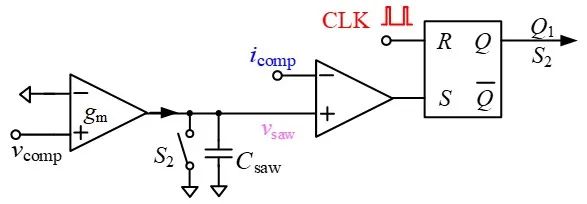

基于單周期控制技術，輸入電流irec表達式如下：
輸入電壓vrec與輸入電流irec比值如下：
如果在半個工頻周期內，電壓外環誤差輸出電壓vcomp為常數，則Boost變換器可等價為線性電阻Req，輸入電流與輸入電壓同形同相，實現功率因數校正。
該系列芯片內置增強動態控制模塊，在輸出電壓過沖或下跌時，控制電路跳過輸出電壓慢環，快速調節導通占空比，改善動態性能。
90Vac, 10%~90%負載變化

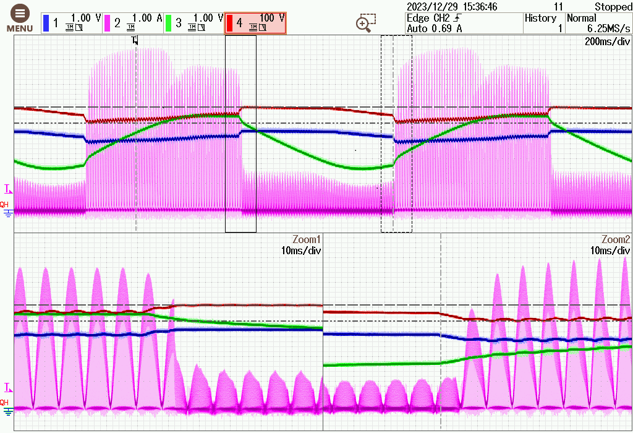

動態響應波形如下：
CH1:VFB；CH2:Irec；
CH3:Vcomp；CH4:Vo
90Vac/空載

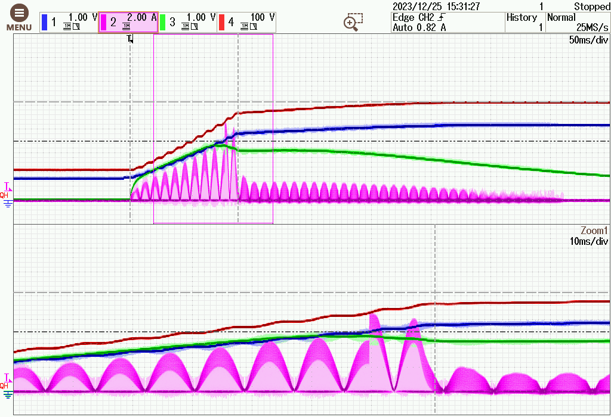

開機啟動工作波形如下：
CH1:VFB；CH2:Irec；
CH3:Vcomp；CH4:Vo

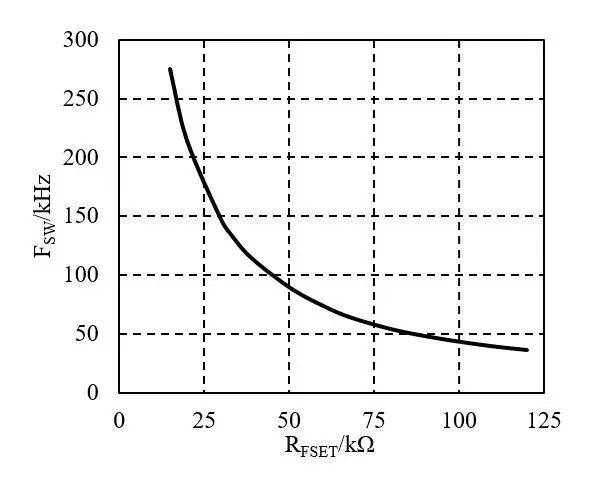

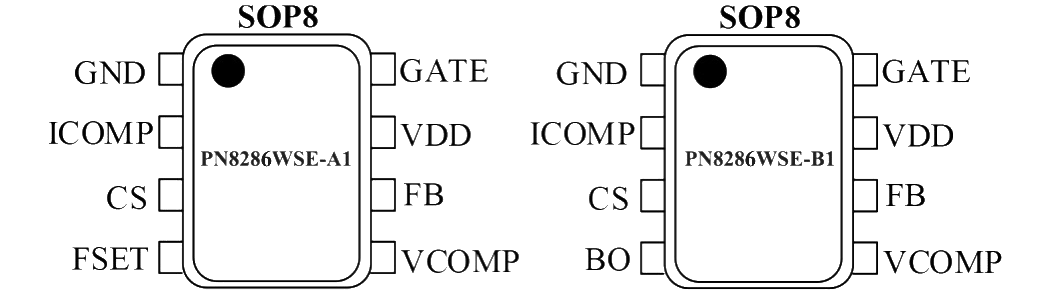

PN8286WSE-A1通過外部電阻RFSET設置開關頻率，關系如下:

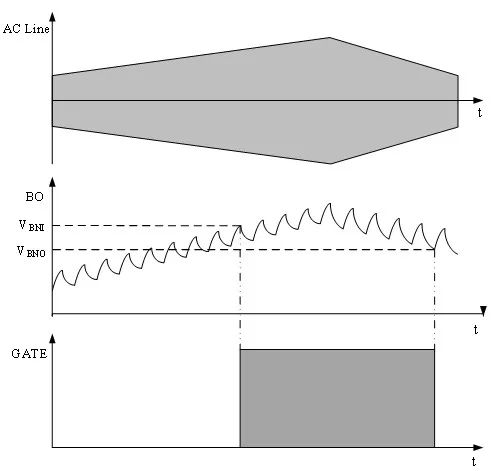

PN8286WSE-B1具有輸入電壓欠壓保護功能，當BO腳偵測電壓高于VBNI，GATE輸出PWM控制信號；當BO腳偵測電壓低于VBNO，GATE關閉PWM控制信號，實現輸入電壓欠壓保護。

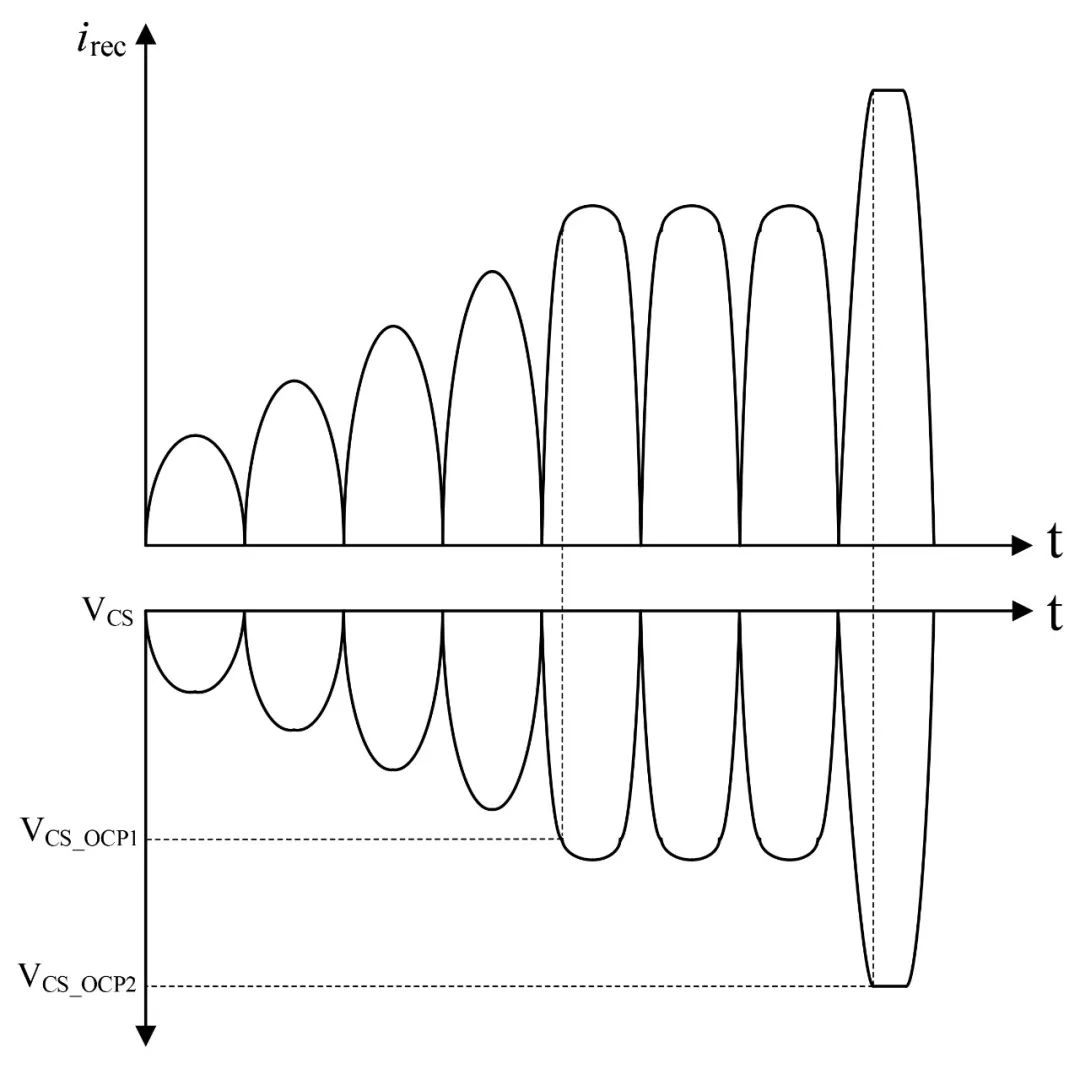

該系列芯片內置兩級過流保護功能，當VCS電壓高于VCS_OCP1，PN8286W自動降低導通占空比，從而限制最大輸出功率；當VCS電壓高于VCS_OCP2，PN8286W逐周期限制電感電流，從而防止異常工況下功率器件損壞。
① 輸出電壓采樣：R9和C6應放置在距離FB引腳最近的地方以提高輸出電壓采樣準確性，C6建議取值至少10nF以增強FB引腳的抗干擾能力；
② 電流環補償：C3建議取值15-22nF，提高電流環穩定性；
③市電欠壓保護：PN8286WSE-B1典型應用中，R2、C7應放置在距離BO腳最近的地方以提高輸入電壓采樣準確性。
